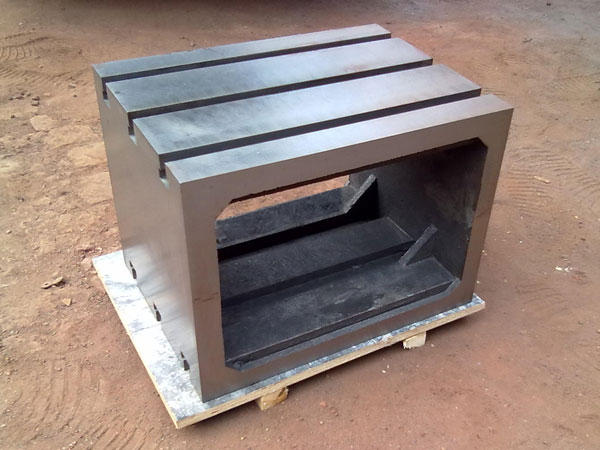

    铸铁弯板,基础弯板
    产品名称:

    铸铁弯板,基础弯板

    简要说明:铸铁弯板按JB/T6092-85标准制造,材料HT200,工作面采用刮研工艺,用于零部件的检测和机械加工中的装夹



    铸铁弯板适用于高精度机械和仪器检验和机床之间不垂直度的检查。铸铁弯板用于检验、安装机床机械的垂直面检查,能在平板上检查工件的垂直度,常用语钳工划线。

    铸铁弯板不能在潮湿、有腐蚀、过高或过低的温度环境下使用和存放,使用时要先对铸铁弯板进行安装调试,然后把弯板的工作面擦拭干净,在确认没有问题的情况下再使用。

    铸铁弯板的材料采用HT200-HT300,按照GB6092-85标准制造的。铸铁弯板的工作面采用刮削工艺,经过两次人工退火后,是弯板的精度稳定,耐磨性能变好。

    铸铁弯板按GB6092 - 85标准制造,材料HT200-HT300,工作面采用刮研工艺,用于零部件的检测和机械加工中的装夹。

    铸铁弯板用于检验工件的90°角,维修设备时检验零部件相关表面的相互垂直度,还常用于钳工划线。并可常用于检验、安装、机床机械的垂直面检查,并能在平板上检查工件的垂直度,适用于高精度机械和仪器检验和机床之间不垂直度的检查。

    铸铁弯板使用注意事项:弯板不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放。在使用时要先进行弯板的安装调试,然后,把弯板的工作面擦拭干净,在确认没有问题的情况下使用弯板。



    规格

    mm

    测量面对基面的垂直

    测量面平面度或直线度

    基准平面度或直线度

    精度等级um

    1

    2

    3

    1

    2

    3

    1

    2

    3

    200×200

    8

    16

    30

    4

    8

    16

    6

    12

    24

    300×200

    10

    20

    40

    5

    10

    20

    8

    16

    30

    300×300

    10

    20

    40

    5

    10

    20

    8

    16

    30

    400×300

    12

    24

    45

    6

    12

    24

    10

    20

    40

    400×400

    12

    24

    45

    6

    12

    24

    10

    20

    40

    500×400

    14

    28

    50

    7

    14

    28

    12

    24

    48

    500×500

    14

    28

    50

    7

    14

    28

    12

    24

    48

    800×600

    18

    35

    60

    9

    18

    35

    14

    28

    55
