磁性V型架用途：同一般V型架。主要用来支承轴类、管类、套筒等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。

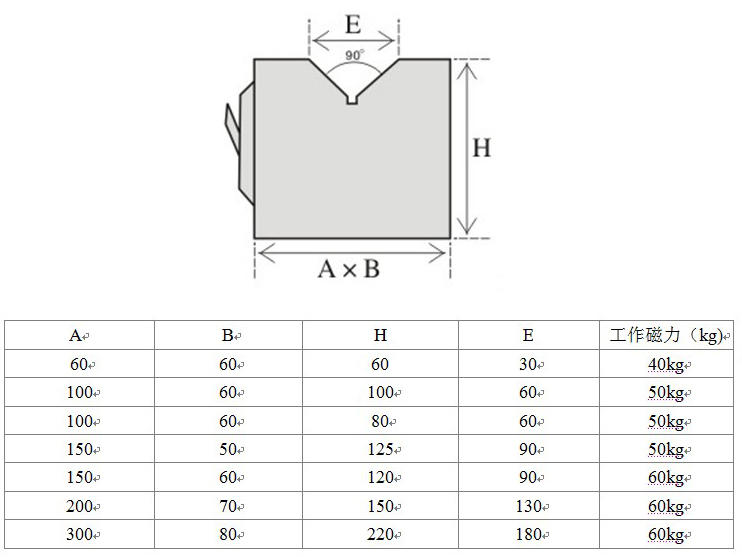

磁性V型架规格适用于圆柱形产品的加工检测，校正产品的垂直度，同心度等。
一、磁性V型架按JB/T8047-95标准制造，也称为V型架，常用的有三口磁性V型架，单口磁性V型架和五口磁性V型架。磁性V型架采用HT200-250材质，成对供应，主要用于轴类零件的检测、划线、定仪及机械加工中的装夹。
二、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。
|
